Team associated mgt-8 (thunder tiger mta4 s 28) center diff brushless conversion by brushlessmaniac (machined version)

Team associated mgt8 center diff brushless conversio by brushlessmaniac



   Πριν απο ενα χρονο και κατι ειχα ξαναασχοληθει με την μετατροπη ενος thunder tiger mta-4
που οπως θα γνωριζετε οι περισσοτεροι οταν μιλαμε για Thunder tiger mta-4 και associated mgt μιλαμε για τα ιδια ακριβως αυτοκινητα .
 Οπως θα δειτε παρακατω  τα βηματα της νεας μετατροπης θα ειναι τα ιδια με τοτε μονο που πλεον η μετατροπη θα γινει στην φρεζα και εκτος της βασης του μοτερ και διαφορικου θα συμπεριλαμβανει και battery trays.
  Στις φωτο παρακατω θα δειτε την μετατροπη σε ενα thunder tiger mta-4 s28  και στην συνεχεια θα παρουσιασω αναλυτικοτερα την μετατροπη πιο βελτιωμενη σε ενα full optional mgt8.


THUNDER TIGER MTA-4 S28



















 Οπως ειπα και πιο πανω τα βηματα της μετατροπης ειναι τα ιδια και εκτων των αλλων θα χρειαστουμε : ενα κεντρικο διαφορικο και δυο μεγαλυτερους κεντριους αξονες μεταδοσης
Οποιοδηποτε κεντρικο διαφορικο κλιμακας 1/8 μας κανει αρκει να μην εχει spur gear πανω απο 50t
Οι αξονες που χρησιμοποιησα ειναι απο kyosho str-r και hobao hyper st pro







TEAM ASSOCIATED MGT 8


Ξεκινωντας και αφου λυθηκε το αμαξι βγηκαν μοτερ , ντεποζιτο και οτι αλλο δεν ειναι χρησιμο πλεον




Στην συνεχεια γινονται 6 τρυπες στο σασι για την τοποθετηση των μπαταριοκουτων







6 παραλληλες τρυπες στην ιδια ευθεια με τις υπαρχουσες τρυπες στις οποιες εμπαινε το κιβωτιο της νιτρο εκδοσης

Το δευτερο βημα ειναι να προσαρμοστουν οι κεντρικοι αξονες και για να γινει αυτο θα πρεπει να διαμορφωθουν τα εμπρος και πισω bevel gear των διαφορικων










Αφαιρουνται τα διαφορικα απ το σασι και στην συνεχεια τα bevel gears απ τις κασες των διαφορικων




Bevel gears

Oι stock αξωνες του αυτοκινητου ασφαλιζουν με ενα πυρο που διαπερνα τα bevel gears (φαινετε στην φωτο η οπη για τον πυρο)
Οι νεεοι αξονες που θα μπουν λοκαρουν με σκουλικοβιδα οποτε θα πρεπει να σχηματιστει μια ευθεια επιφανεια (φαγωμα) στην ακρη των bevel gears)














ΕΤΟΙΜΑ!!



Τοποθετηση παλι μεσα στις κασες .....










 Καλο  γρασαρισμα.......










Συναρμολογουνται τα διαφορικα και παλι στο αυτοκινητο
και προσαρμοζωνται οι νεοι αξονες στα διαμωρφωμενα  bevel gears


Πρωτα ο πισω αξονας....










 και ο εμπρος...

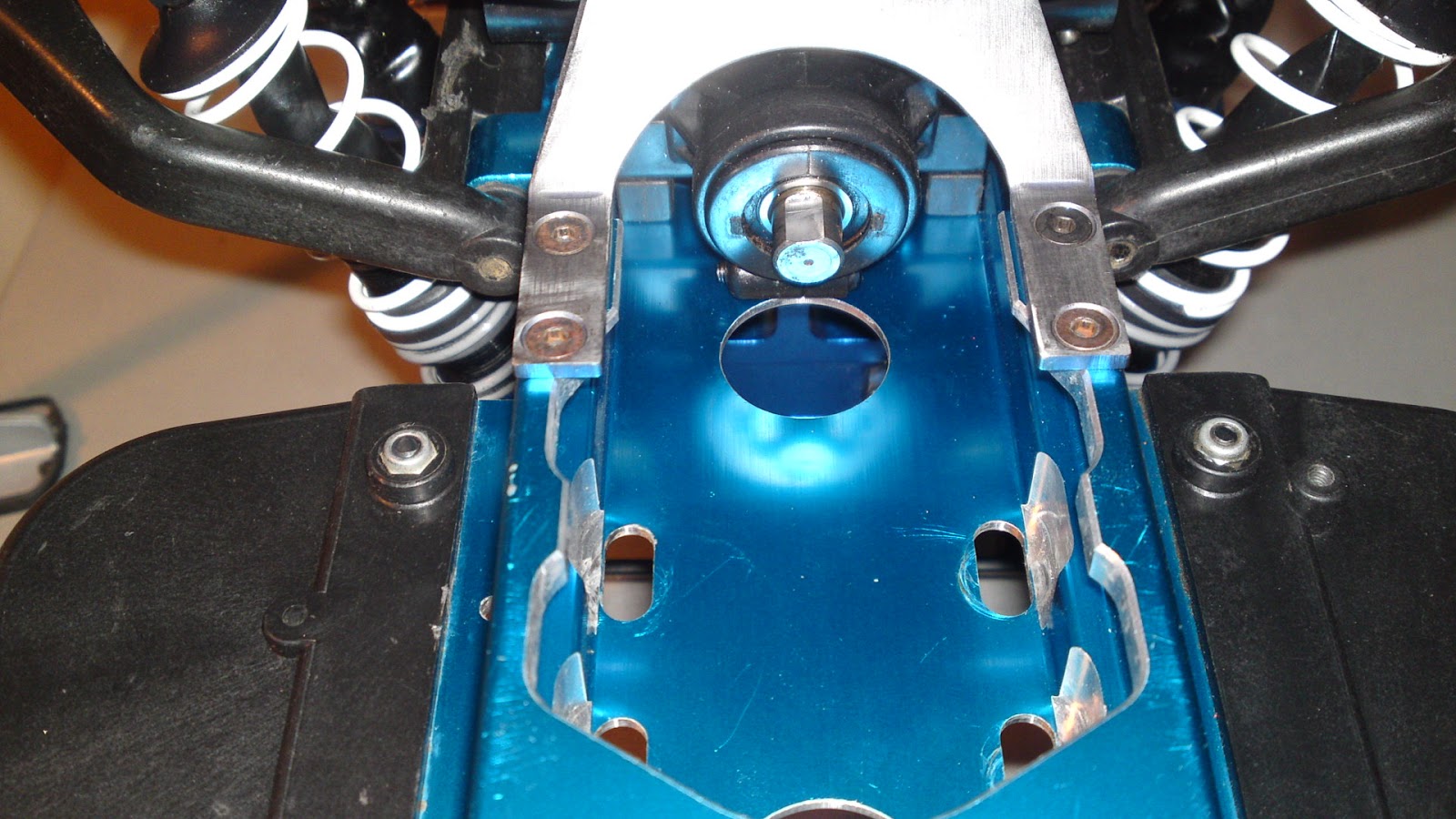

Ακολουθει το κομματι της κατασκευης της βασης του μοτερ-διαφορικου στην φρεζα απο  αλουμινιο φορταλ παχους 12mm








































 ΕΤΟΙΜΕΣ ΟΙ ΒΑΣΕΙΣ!


Κεντρικο διαφορικο απο team associated rc8 τοποθετημενο στις αλουμινενιες custom βασεις





Tα μπαταριοκουτα  απο acetal μετα απο κατεργασια στην φρεζα σε δυο εκδοσεις....
ενιαια ή χωρσμενα σε δυο τμηματα.


















(Α εκδοση )  Δυο ενιαια μπαταριοκουτα

(Β εκδοση) Χωρισμενα σε δυο τμηματα



   Ετσι πλεον εχουμε ολα τα εξαρτηματα που θα μετατρεψουν το monster truck σε ηλεκτρικο

Μπαραριοκουτα,Βαση μοτερ και διαφορικου,κεντρικο διαφορικο απο Ae rc8 και κεντρικοι αξονες cvd

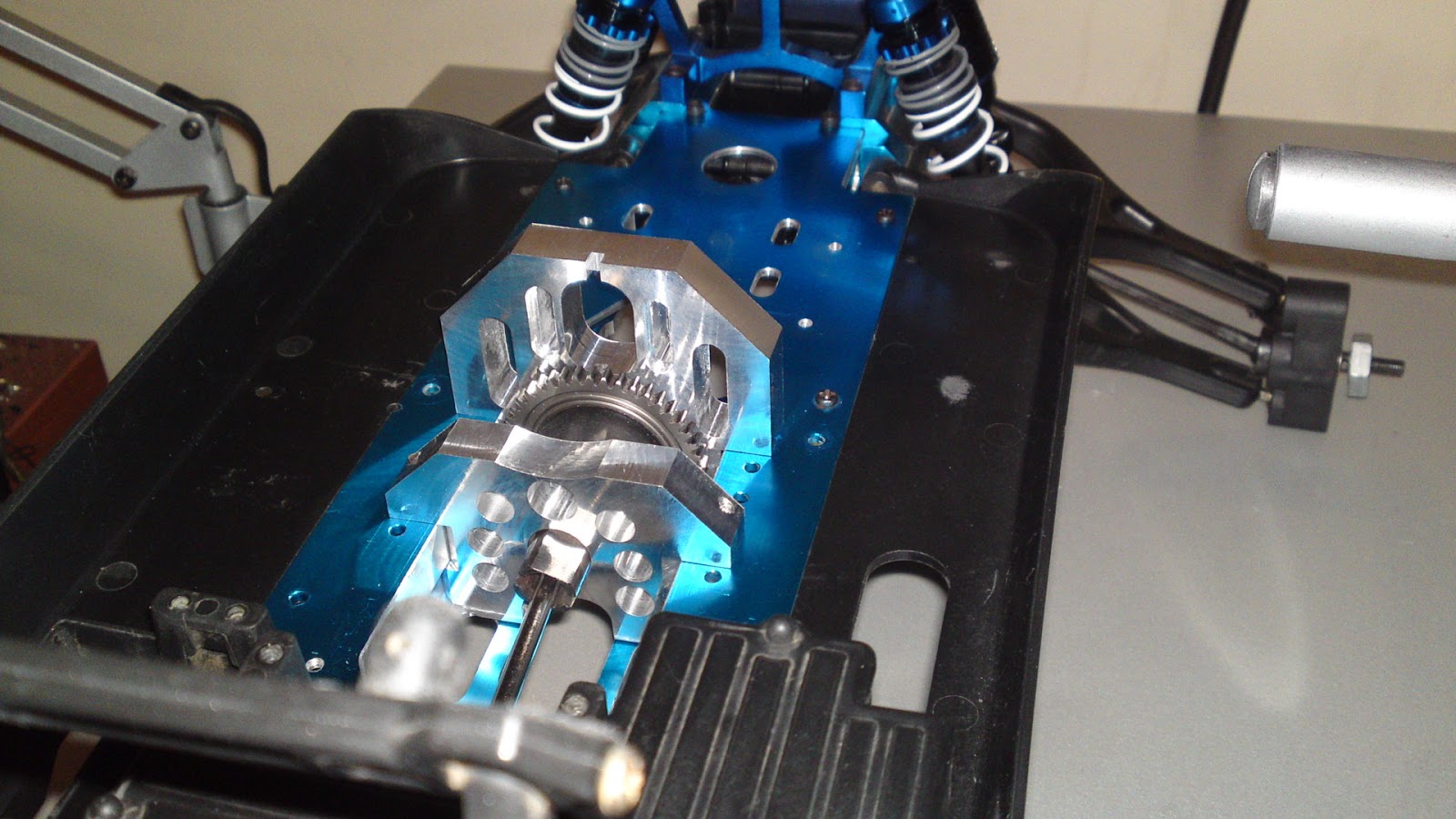

Kαι ειμαστε ετοιμοι για την τοποθετηση στο σασι










Update 18/04/15


 Ενημερωνω το παρων θεμα  με την νεοτερη version του conversion kit το οποιο περιλαμβανει βασεις κεντρικου διαφορικου ρυθμιζομενες και πιο ελαφριες.
Οι βασεις πλεον ειναι τοποθετημενες αναποδα με το μοτερ στο εμπρος τμημα του αυτοκινητου ενω οι μπαταριες ειναι τοποθετημενες στο κεντρο για καλυτυρο κεντραρισμα του βαρους ως προς τον διαμηκη αξονα .
 Ρυθμιζομενες βασεις συμβατες με τα περισσοτερα κεντρικα διαφορικα buggy 1/8
