Hpi crawler king full alloy custom machined parts





Παρακατω θα δειτε το γνωστο hpi crawler king σε μια εκδοση με παρα πολλα option parts αλλά  και πολλα περισσοτερα τα οποια εχουν σχεδιαστει και κατασκευαστει με αλουμινιο αεροπορικου τυπου απ την αρχη .
 Η μετατροπη του ταπεινου Crawler king βρισκετε ακομα υπο εξελιξη ,οποιαδηποτε παρατηρηση θα ηταν ευπροσδεκτη

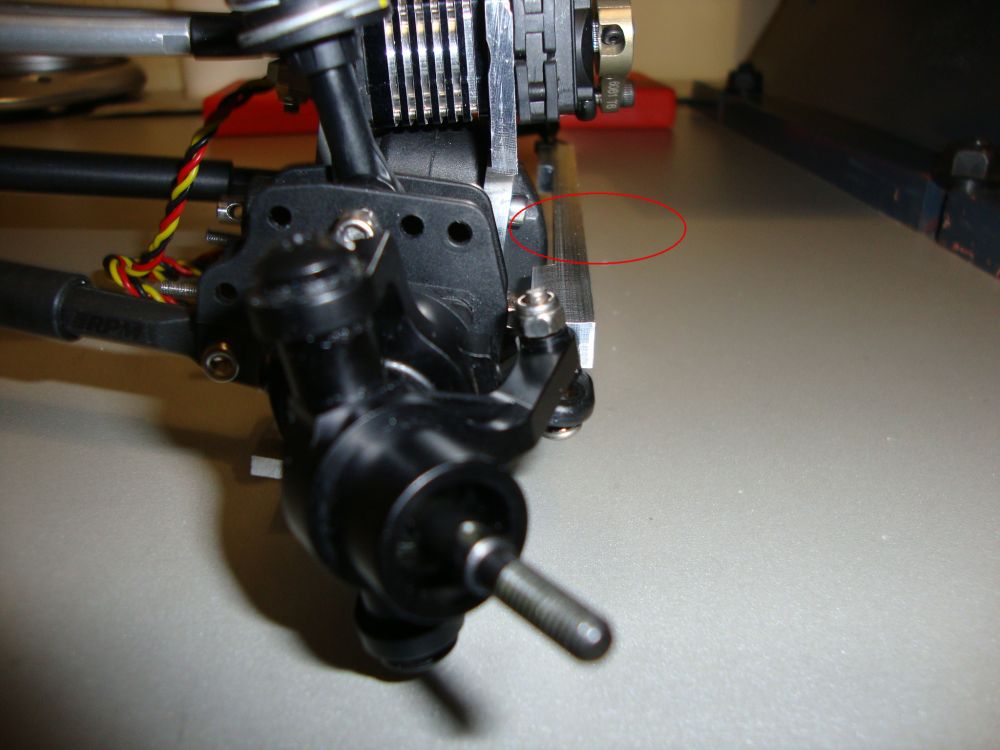

 Οπως φαινετε στις φωτο το servo εχει μετατοπιστει στο εμπρος μερος του αυτοκινητου και εχει προσαρμοστει σε μια custom βαση υπο γωνια  για επιπλεον στιβαροτητα και αμεσοτητα στα τιμονια του crawler , αρχικα για την προστασια του σερβο εχει τοποθετηθει ενας αλουμινενιος προφυλακτηρας ο οποιος εκτος των αλλων μετατοπιζει το κεντρο βαρους του αυτοκινητου προς τα εμπρος ωστοσο θα περιοριζε τις αναρηχητικες ικανοτητες του μοντελου .

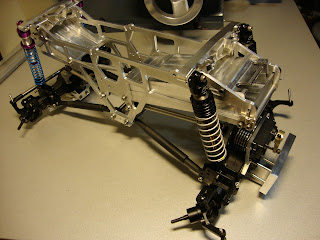

 Για την ενισχυση  της ακαμψιας του σασι κατασκευαστηκαν διαφορα εξαρτηματα οπως μπαταριοκουτο αλουμινιου που αντικατεστησε το ηδη υπαρχον πλαστικο ,βαση δεκτη  και ενα αλουμινενιο κομματι σχηματος Π που μπηκε κατω απ την κεντρικη μεταδωση, ενω ενισχυσεις με ανοξειδωτους ατσαλινους μασιφ αξονες υπαρχουν σε διαφορα σημεια του αυτοκινητου
Επεισης  κατασκευαστηκαν προφυλακτηρες για της κασες των εμπρος και πισω διαφορικων .

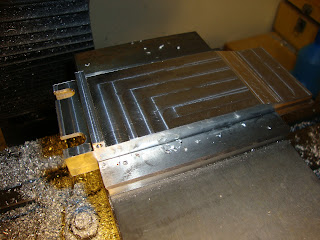

Σχεδον 3kg Αλουμινιου 7075 χρειαστηκαν για την κατασκευη των εξαρτηματων




































































































Οπως ανεφερα πιο πανω η ιδεα του προφυλακτηρα που τοποθετηθηκε μπροστα απ το servo απορηφθηκε γιατι θα περιοριζε τις αναρηχητικες ικανοντητες του μοντελου ,
 ιδιαιτερη σημασια δοθηκε στο κομματι που αφορουσε την στιριξη  και την θεση του σερβο επεισης να σημειωσω οτι με την κατασκευη ενος ειδικου για την περισταση αξονα αλουμινιου (turnbukle) συνδεσης   των δυο εμπρος knukle arm αυξηθηκαν τα τερματα (δεξια-αριστερα) του σερβο.
















Ευχαριστω ιδιαιτερα τον νικο (ιδιωκτητη του crawler king) ο οποιος ειχε και την ιδεα ολου του project .
